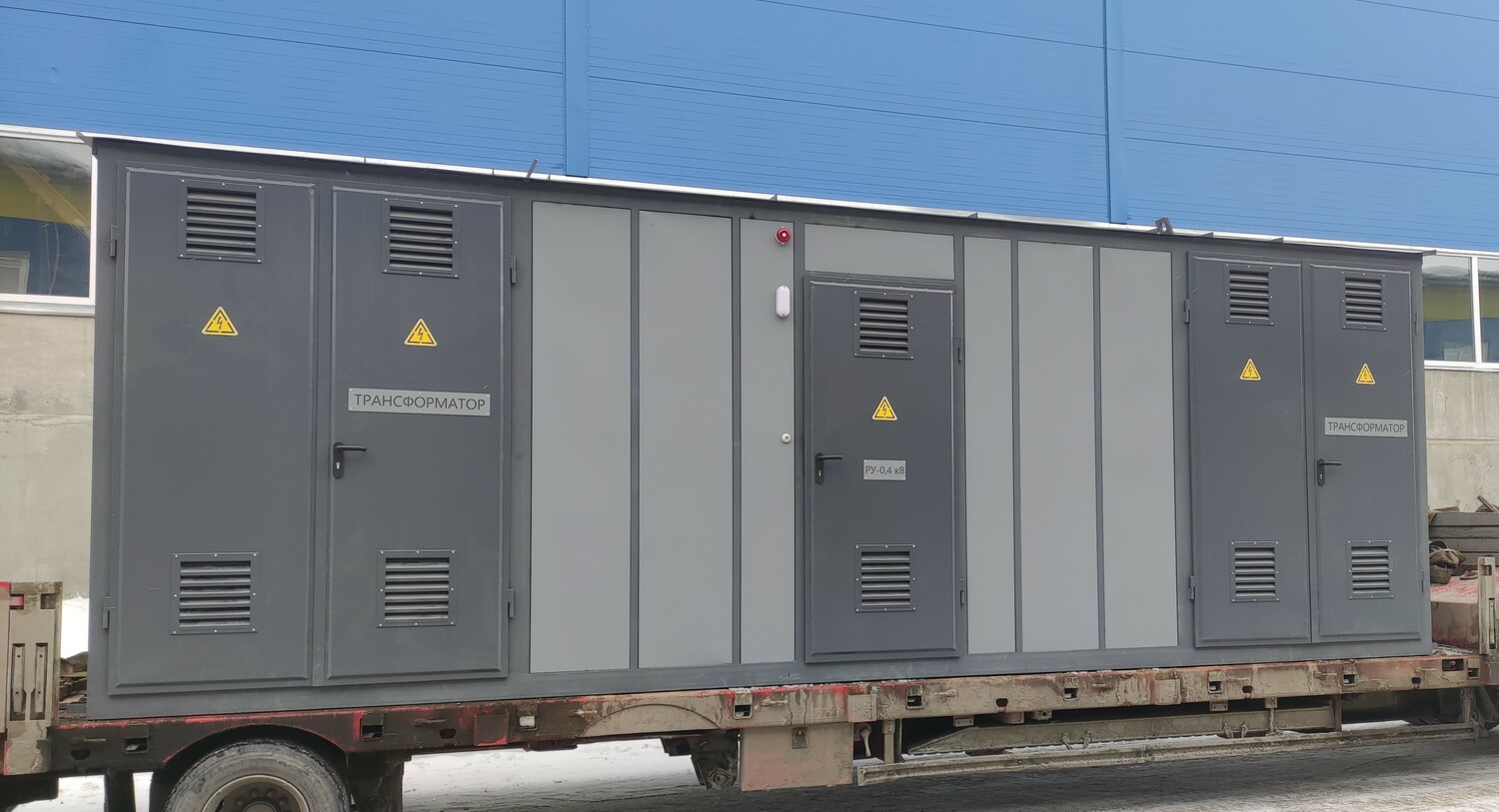

Подстанции в утепленном исполнении КТПНУ и 2КТПНУ

Технические характеристики КТПНУ и 2КТПНУ:

Мощность: от 25 до 2500 кВА
Тип: тупиковые, проходные
Количество секций: от 1 до 4
Напряжение ВН: 6, 10 кВ
Напряжение НН: 0,4 кВ
Материал корпуса: оцинкованная сталь
Материал утеплителя: сэндвич-панели
Вентиляция: естественная и принудительная
Система обогрева: электрические обогреватели
Климатическое исполнение: УХЛ1

Комплектные трансформаторные подстанции КТПНУ – это современное решение для электроснабжения промышленных объектов и жилищного строительства. Это утепленные подстанции из сэндвич панелей, которые сочетают в себе высокую энергоэффективность, надежность и удобство эксплуатации.
КТПНУ расшифровывается как комплектная трансформаторная подстанция наружной установки в утепленном корпусе (толщина утеплителя от 50 до 150 мм). Климатическое исполнение подстанции - для умеренного и холодного климата, что позволяет ей работать при температуре от -60°C до +40°C. Она представляет собой сборный электротехнический блок-бокс, состоящий из нескольких отсеков, в каждом из которых расположено соответствующее своему назначению электрооборудование. Она предназначена для приема и последующего преобразования, учета и распределения электроэнергии при номинальных значениях напряжения 10 (6) кВ и 0,4 кВ. Основное назначение – обеспечение надежного и постоянного электроснабжения потребителей электроэнергии.

Особенности утепления подстанции

Утепление подстанции играет важную роль в условиях сурового климата, особенно при экстремально низких температурах.
В КТПНУ используется трехслойная система утепления, состоящая из следующих элементов:
Внешний слой: оцинкованный стальной лист с порошковым покрытием. Этот слой защищает конструкцию от атмосферных воздействий и механических повреждений, придает эстетичный внешний вид.
Теплоизоляционный слой: он заполнен специальным негорючим материалом, который имеет низкую теплопроводность и высокие звукоизоляционные свойства. Данный утеплитель равномерно распределяется между внешним и внутренним слоями, создавая плотный изоляционный барьер.
Внутренний слой: оцинкованный стальной лист с полимерным покрытием. Он выполняет функцию защиты внутреннего пространства от влаги и конденсата, а также служит дополнительной защитой от механических повреждений. Благодаря такому конструктивному решению, подстанция сохраняет стабильную температуру внутри даже при очень низких наружных температурах, что обеспечивает бесперебойную работу оборудования и минимизирует риск аварийных ситуаций.
Image alt
Стандартный состав комплектной подстанции:
Распределительное устройство высокого напряжения (РУВН): состоит из высоковольтных ячеек с выключателями нагрузки или разъединителями. Это оборудование обеспечивает безопасное подключение и отключение от сети с высоким напряжением.
Распределительное устройство низкого напряжения (РУНН): включает в себя сборную панель с автоматическими выключателями, разъединителями (для обеспечения видимости разрыва цепи), трансформаторами тока и устройствами защиты, учета и контроля. Оно обеспечивает распределение, защиту и дальнейшее подключение низковольтной нагрузки.
В трансформаторном отсеке находится силовой трансформатор, который понижает напряжение с заданным коэффициентом (обычно с 10 или 6 на 0,4 кВ).

Дополнительные функции и возможности

Помимо основных технических характеристик, подстанция может быть оснащена рядом дополнительных функций и возможностей, которые делают её ещё более удобной и функциональной:
Система автоматического контроля температуры:
Обеспечивает поддержание оптимального температурного режима внутри помещения подстанции, что повышает срок службы оборудования и уменьшает расходы на отопление.
Система автоматической вентиляции:
Регулирует уровень влажности и поддерживает циркуляцию воздуха, предотвращая образование конденсата.
Автоматизация процессов:
Подстанция может быть оборудована системой автоматизации, которая позволяет дистанционно управлять работой оборудования, контролировать параметры сети и получать уведомления о сбоях и неполадках.
Система автоматического ввода резерва:
Обеспечивает непрерывное электроснабжение критически важных узлов и объектов в случае аварийного отключения основного источника питания. Она включает в себя устройства управления, коммутации и защиты, которые автоматически переключают нагрузку на резервный источник в течение определенного заранее заданного времени. Это позволяет минимизировать простои и избежать потерь данных или сбоев в работе оборудования.
Корпус из сэндвич панелей обеспечивает защиту оборудования от неблагоприятных внешних условий, а также предотвращает коррозию и механические повреждения. Срок службы такой подстанции составляет более 25 лет. Модульность конструкции - возможность масштабирования и адаптации подстанции под конкретные требования заказчика делает её универсальным решением для различных проектов.
Купить КТПНУ и 2КТПНУ можно в нашей компании "ЭНЕРГО". Цена подстанции зависит от технической комплектации, типа и исполнения корпуса, а также установленного внутреннего оборудования. Каждая КТП сопровождается полным пакетом тех. документации, включающим паспорт изделия, протокол заводских испытаний, руководство по эксплуатации. Все оборудование проходит строгий контроль качества и сертифицировано согласно российским стандартам, что подтверждает его соответствие высоким требованиям безопасности и надежности.
